請教！151聯機，R4161設置問題？
taoyu001(2008/12/27 14:52:09) 點擊:21077 回復:2 IP:60.216.185.*
taoyu001(2008/12/27 14:52:09) 點擊:21077 回復:2 IP:60.216.185.*
菜鳥學習永宏中，向大家請教：
我通過151號指令的MD3模式，實現兩臺FBS PLC之間共享10個R值。別人告訴我把R4161的值設為21859或者22115，再加上高速聯機表格，把需要共享的R值填進表里就OK了。測試了一下，聯機共享數據可以但不明白21859或者22115這兩個數值設進R4161的意義？不知道這兩個數是如何計算出來的（手冊II 11－16頁的看得不太明白）？如果把R4161設為21859(或者22115），PORT2的通訊參數具體是多少？
（圖片和程式請大家到中華工控網永宏P(guān)LC論壇查看，http://www.gkong.com/gkong_cobbs/dispbbs.asp?ID=174326）
菜鳥學習中！！！
謝謝大家！
程式在這下載http://www.gkong.com/gkong_bbs/uploadImages6/2008122714364363032.rar
我通過151號指令的MD3模式，實現兩臺FBS PLC之間共享10個R值。別人告訴我把R4161的值設為21859或者22115，再加上高速聯機表格，把需要共享的R值填進表里就OK了。測試了一下，聯機共享數據可以但不明白21859或者22115這兩個數值設進R4161的意義？不知道這兩個數是如何計算出來的（手冊II 11－16頁的看得不太明白）？如果把R4161設為21859(或者22115），PORT2的通訊參數具體是多少？
（圖片和程式請大家到中華工控網永宏P(guān)LC論壇查看，http://www.gkong.com/gkong_cobbs/dispbbs.asp?ID=174326）
菜鳥學習中！！！
謝謝大家！
程式在這下載http://www.gkong.com/gkong_bbs/uploadImages6/2008122714364363032.rar

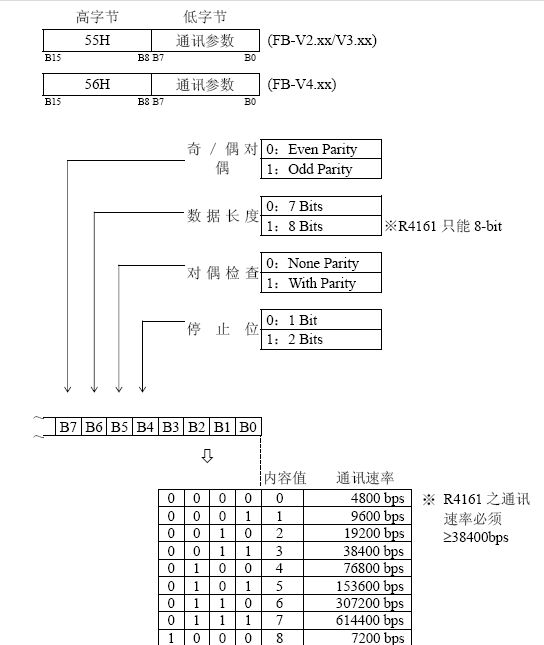

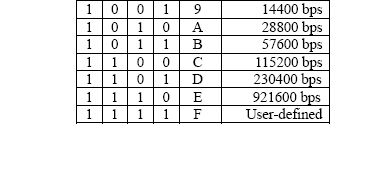

十進制22115為16進制的5663H，高位56H為默認參數，而63H為01100011
從高往低：
0代表奇校驗，1代表8位數據長度，1代表偶同位，0代表1停止位，0011代表通訊速率為38400.
從高往低：
0代表奇校驗，1代表8位數據長度，1代表偶同位，0代表1停止位，0011代表通訊速率為38400.
此貼在2008/12/29 19:28:10被*劉建陽*編輯過

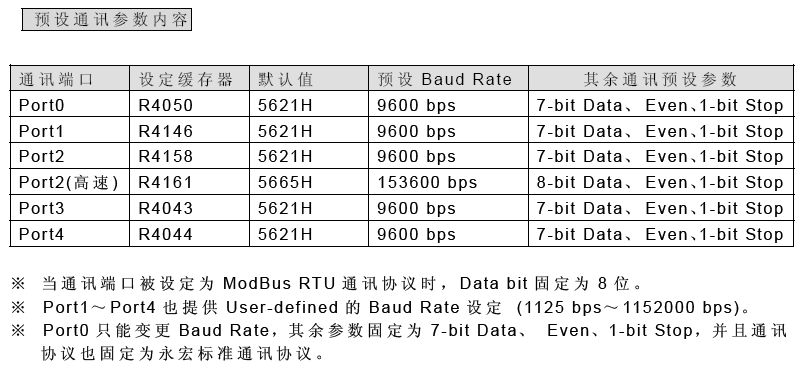

R4161是用于修改高速聯機時，PLC的通訊參數。永宏通訊參數，通訊協議的修改可以通過Winproladder軟件的菜單來設定，也可以通過相應的寄存器寫值來進行設定。相應的寄存器表格如下：
