【控制要求】

? 某公司每天有四個響鈴時刻：上午上班、上午下班，下午上班、下午下班。上班或下班時間一到，電鈴立即發出鈴聲，鈴聲持續一分鐘。四個上下班時刻可任意設置，且可隨時校對當前時間。

z進行時間設置和校對的操作。【元件說明】

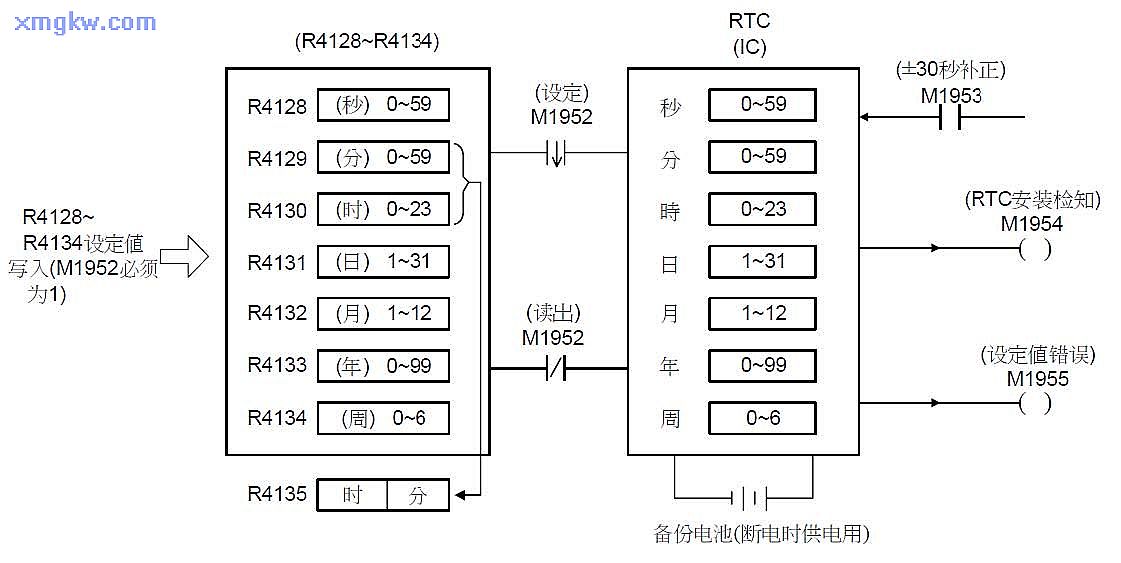

【RTC與PLC內部特殊緩存器的對應】

表1 定時器設定暫存器

表 2 FUN112.BKCMP上/下限列表

組別	開始響鈴時刻	停止響鈴時刻	輸出
上午上班	DR6000	DR6002	M10
上午下班	DR6004	DR6006	M11
下午上班	DR6008	DR6010	M12
下午下班	DR6012	DR6014	M13

【控制程序】

【程序說明】

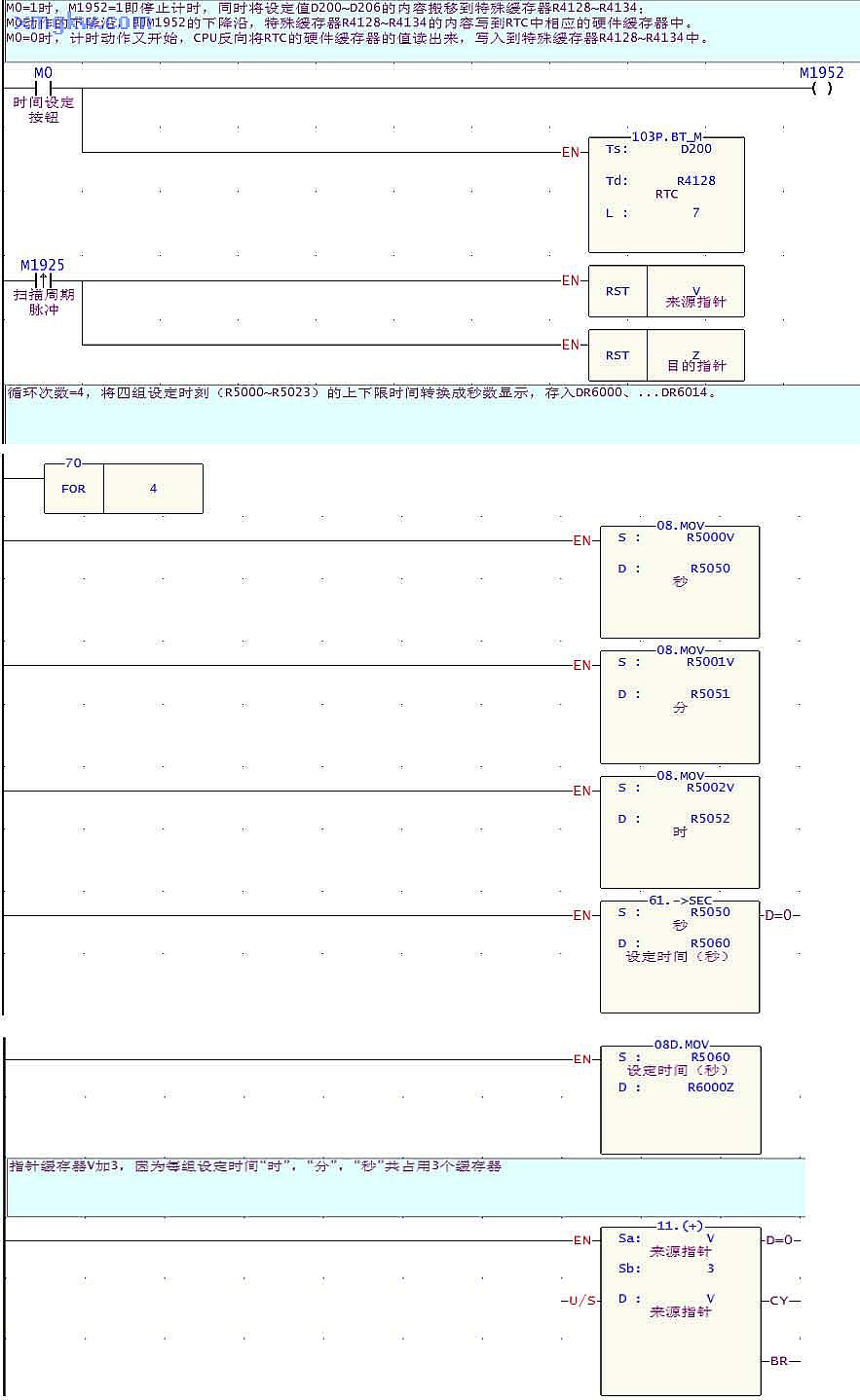

（1） RTC設定（ R4128～R4134 → RTC）： RTC設定動作只有在繼電器 M1952 由1→ 0瞬間執行一次。
在M1952 由1→ 0 瞬間將 R4128～ R4134的設定值寫到 RTC中相對應的硬件緩存器中。在M1952回到0 后計時動作開始，同時每次掃描 CPU 將反向地將 RTC中的時間值讀出，寫到 R4128～ R4134 去。

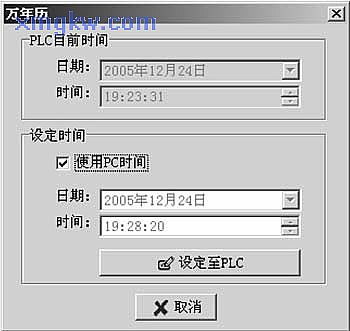

（2）時間的設定，也可以在 WinProladder界面中方便實現：點選菜單“PLC”?“設定”?“萬年歷”,即可出現下列窗口：

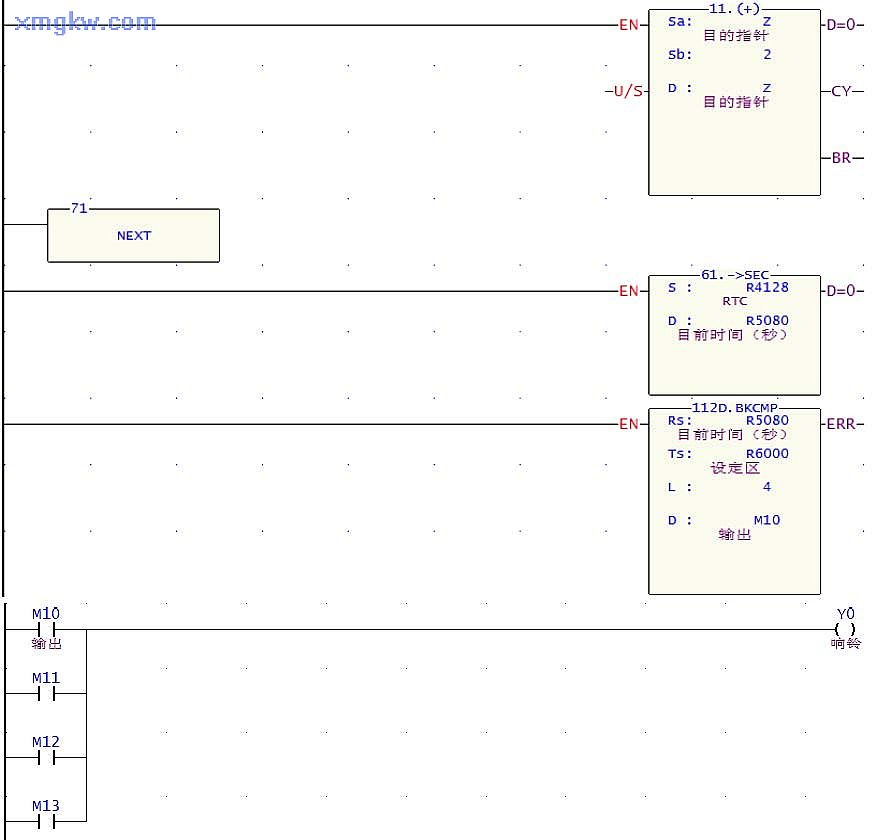

（3）將每次響鈴的上下限時刻轉換為秒，再結合 FUN112.BKCMP指令，即可實現一分鐘內響鈴。
（4）上下班的時間一般來說較為固定，因此緩存器列表 R5000～R5023的內容在 “緩存器表格 ”中設定即可，而不必使用搬移指令，占用程序執行時間。若需要調整時，只需要在 Winproladder的監視頁面或者在觸摸屏中修改對應的內容即可。
（5）此例只要略加修改，即可應用于養殖場，蘭花栽種，或定時加熱系統等場合。
