檔案寄存器訪問

2015-6-30 9:08:09 人評論 次瀏覽 分類:永宏應用案例

【控制要求】
1. X0=ON,將D2000~D2099的100筆歷史數據寫入編號為 0~99檔案緩存器。
2. X1=ON,將編號為 0~99的檔案緩存器的 100筆數據讀出到 D3000~D3099。 【元件說明】
PLC 元件 控制說明
X0 啟動文件寄存器數據寫入
X1 啟動文件寄存器數據讀出

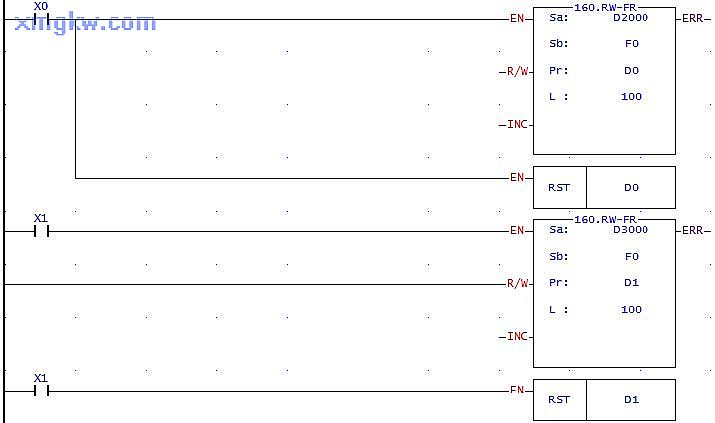

【控制程序】

【程序說明】
  1. 1. PLC內部的文件寄存器區跟數據寄存器區 D一樣,都是 Word單位的數據存儲區,不同的是,檔案緩存器 F不能作為操作數,用一般的指令(例如 MOV)進行訪問,需用專門的指令 FUN160指令來訪問。
  2. 2. FUN160指令中的 R/W=1時為寫入檔案緩存器, R/W=0時為讀出檔案緩存器。
