【控制要求】
產品生產計數，每檢測到生產了 500個產品，生產指示燈 (Y0)就會點亮。【組件說明】
| PLC 組件 | 控制說明 |
|---|---|
| X0 | 產品計數光電傳感器：當檢測到產品時， X0狀態變?yōu)?ON |
| C140 | 一般用16位計數器，非停電保持 |
| Y0 | 指示燈 |

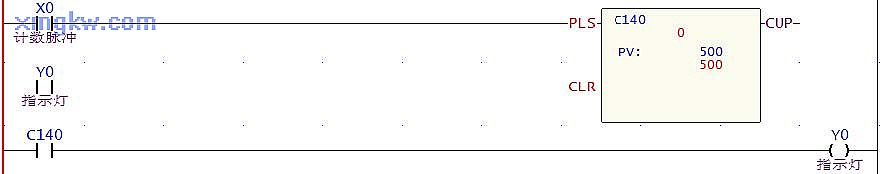

【控制程序】
【程序說明】
- 光電開關每檢測到一個產品時， X0就觸發一次（ OFF→ON），C0計數一次。
- C140計數達到 500次時， Y0=ON，生產指示燈亮，同時對產品生產計數重新復位。
